產品規格

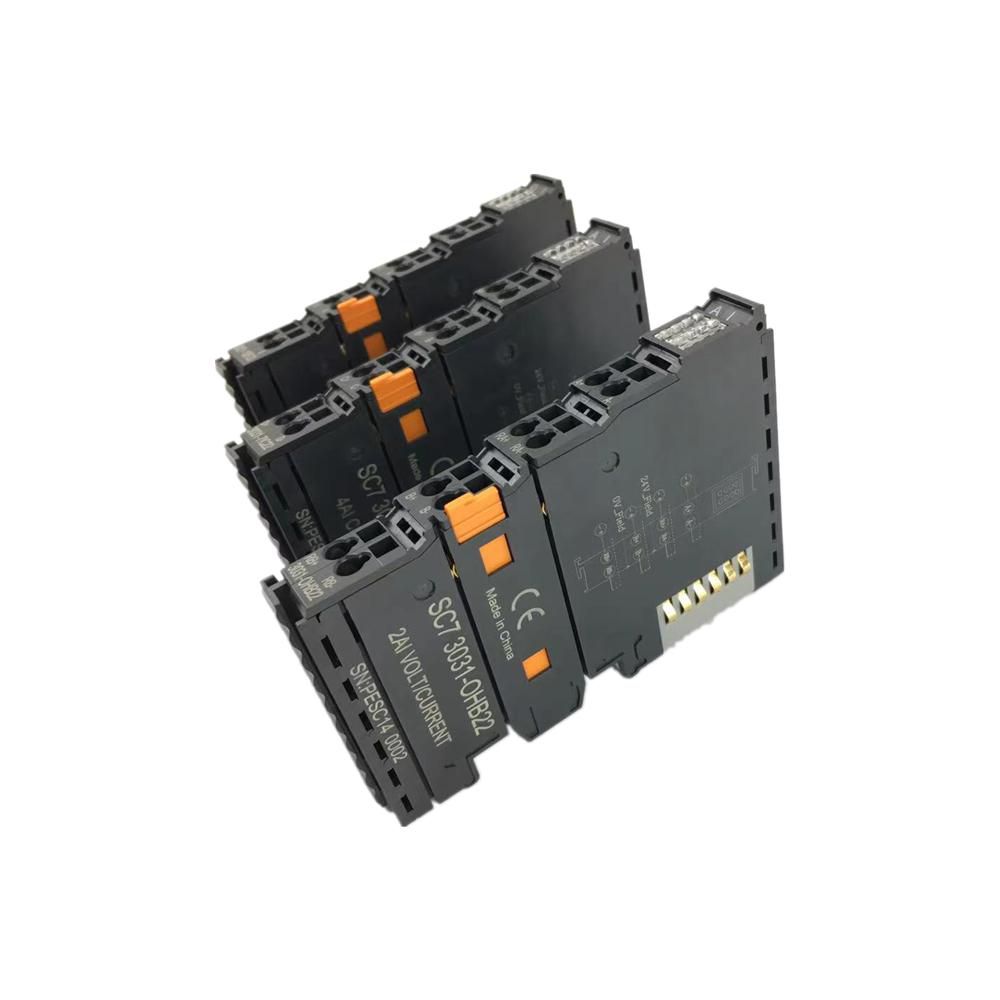

| 型號 | SC3031模擬量輸入模塊 | ||
| 產品概述 |
2通道輸入、電壓/電流型 性能穩定、抗干擾性能強 |
4通道輸入、電壓/電流型 性能穩定、抗干擾性能強 |
|
| 技術規格 | |||
| 訂貨號 | SC7 3031-0HB22 | SC7 3031-0VC22 | SC7 3031-0IC22 |
| 輸入點數 | 2CH、電壓型/電流型 |
4CH、電壓型 |
4CH、電流型 |
| 輸入類型 | 差分輸入 | ||
| 總線5VDC消耗電流 | ＜70mA | ||
| 供電極性保護 | 支持 | ||
| 最大可持續電壓 | 30VDC | ||
| 量程 | |||
| 電壓（單極性） | 0~10V，0~5V | 0~10V，0~5V | -- |
| 電壓（雙極性） | ±10V，±5V | ±10V，±5V | -- |
|
電流 |
0~20mA，4~20mA | -- | 0~20mA，4~20mA |
| 數據字 | |||
| 單極性 | 0~32000，滿量程 | ||
| 雙極性 | -32000~32000，滿量程 | ||
| 分辨率 | |||
| 電壓（單極性） | 12位 | ||
| 電壓（雙極性） | 11位+符號位 | ||
| 電流 | 11位 | ||
| AD轉換時間 | ＜300μs | ||
| 模擬輸入階躍響應 | 15ms到95% | ||
| 共模抑制 | 40dB，DC-60HZ | ||
| 共模電壓 | 信號電壓+共模電壓（±12V內） | ||
| 輸入阻抗 | ≥10MΩ（電壓輸入時） | ≥10MΩ | -- |
| 隔離 | |||
| 通道與總線之間 | 有 | ||
| 顯示指示 | 電源供電綠色LED顯示 | ||
| 系統電源診斷和警告 | 支持 | ||
| 工作環境 | 工作溫度：-10~55℃，相對濕度：5%~90%（無凝露） | ||
| 尺寸（長*寬*高） | 15*99*70 | ||
