產品規格

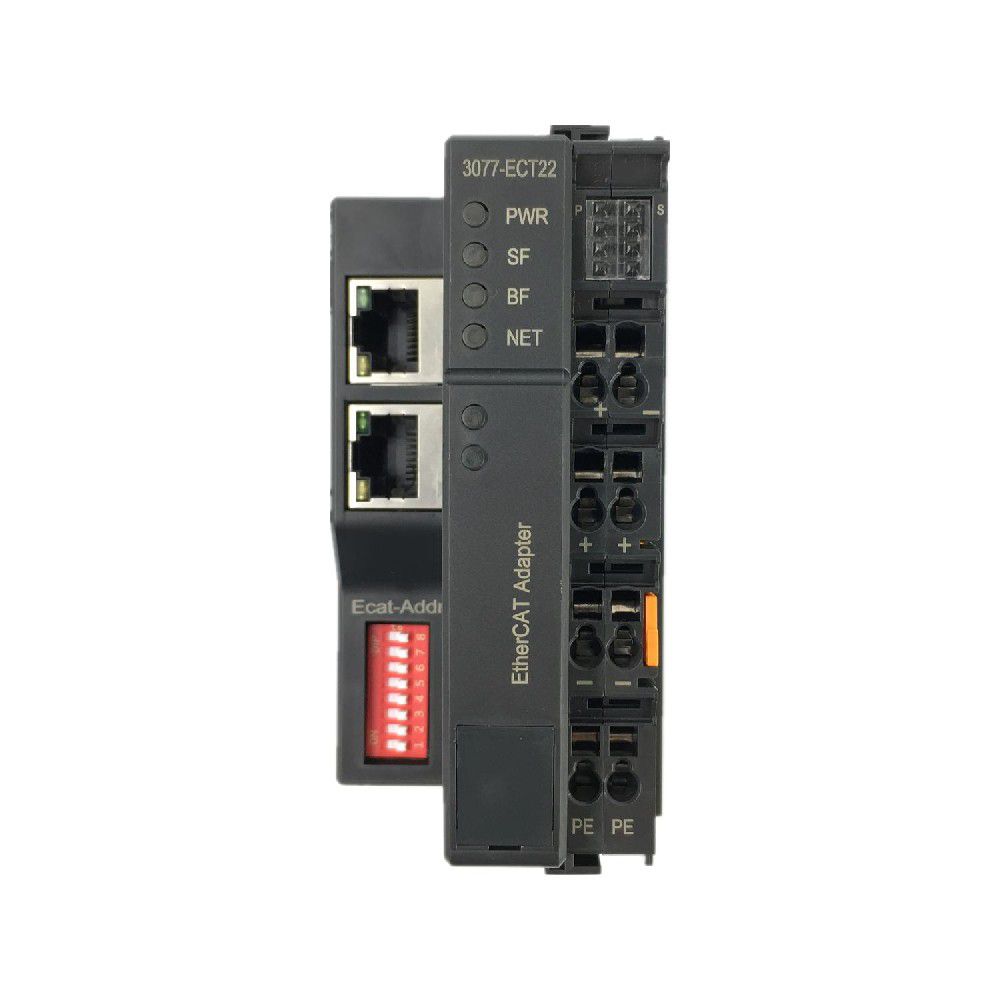

| 型號 | SC3077 EtherCAT從站接口模塊 | |||
| 產品概述 | 2個RJ45接口、24VDC供電、性能穩定、抗干擾性能強 | |||
| 技術規格 | ||||
| 訂貨號 | SC7 3077-ECT22 | SC7 3077-ECT22-16I | SC7 3077-ECT22-16Q | SC7 3077-ECT22-8IQ |
| 電氣接口 | RJ45 | |||
| 供電輸入/輸出電源 | 24VDC（額定），輸出電流＜10A | |||
| 工作電流損耗 | ≥10mA | |||
| 總線+5VDC電流容量 | ＜2A（如擴展模塊超過16個，請務必增加一個SC3098-24D05電源中繼模塊） | |||
| 是否連接CPU | 否（獨立作為從站） | |||
| 支持協議 | EtherCAT從站 | |||
| 從站設置 | ||||
| 地址設置 | 由撥碼開關配置或主站分配 | |||
| 每段最大站數 | 255 | |||
| 隔離 | ||||
| 通道與總線之間 | 有 | |||
| 電源到總線 | 有 | |||
| 本體自帶IO數量 | 無 | 16點輸入（源型/漏型） | 16點輸出（NPN晶體管） |
8點輸入（源型/漏型） 8點輸出（NPN晶體管） |
| 顯示指示 | 電源+24V綠色燈，BF紅色燈，SF紅色燈，NET紅色燈 | |||
| 系統電源診斷和警告 | 支持 | |||
| 工作環境 | 工作溫度：-10~55℃，相對濕度：5%~90%（無凝露） | |||
| 尺寸（長*寬*高） | 48*99*70 | 82*100*79 | ||
