產品規格
| 型號 | SC3022 4點輸入模塊 | SC3022 8點輸入模塊 | SC3022 16點輸入模塊 | ||
| 產品概述 |
4點繼電器輸出 220VAC |
8點晶體管輸出 24VDC |
? 16點晶體管輸出 24VDC |
||
| 技術規格 | ? | ||||

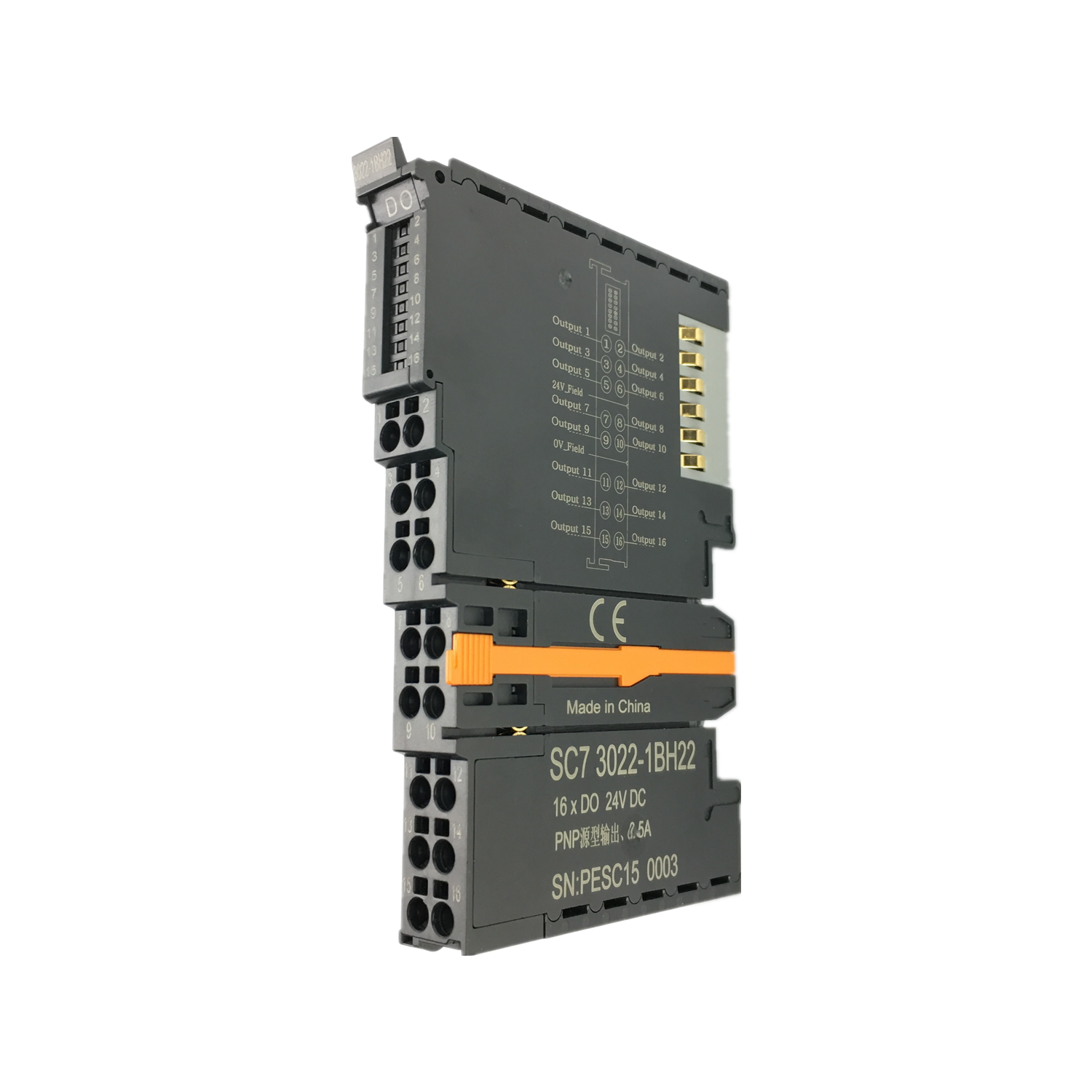

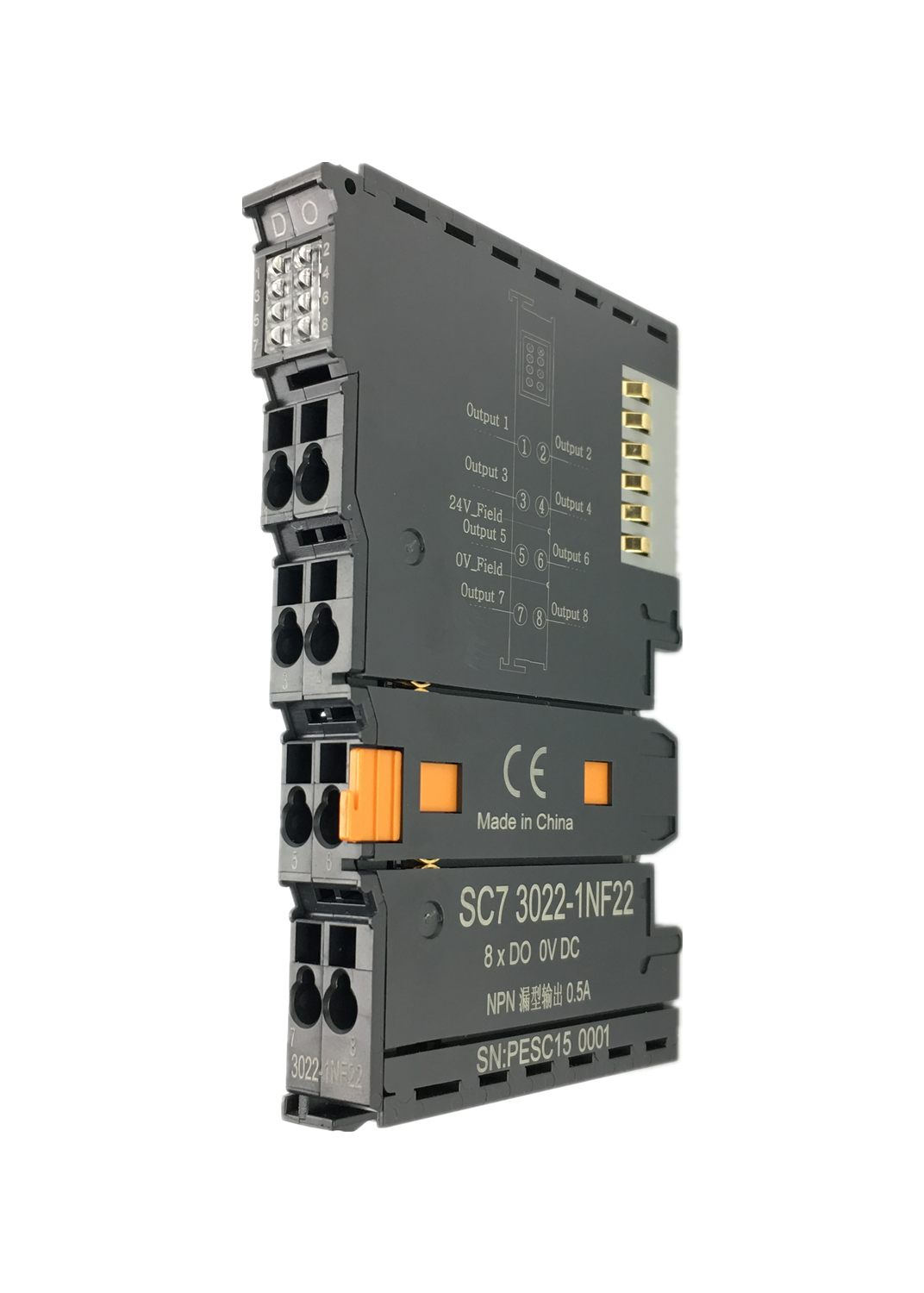

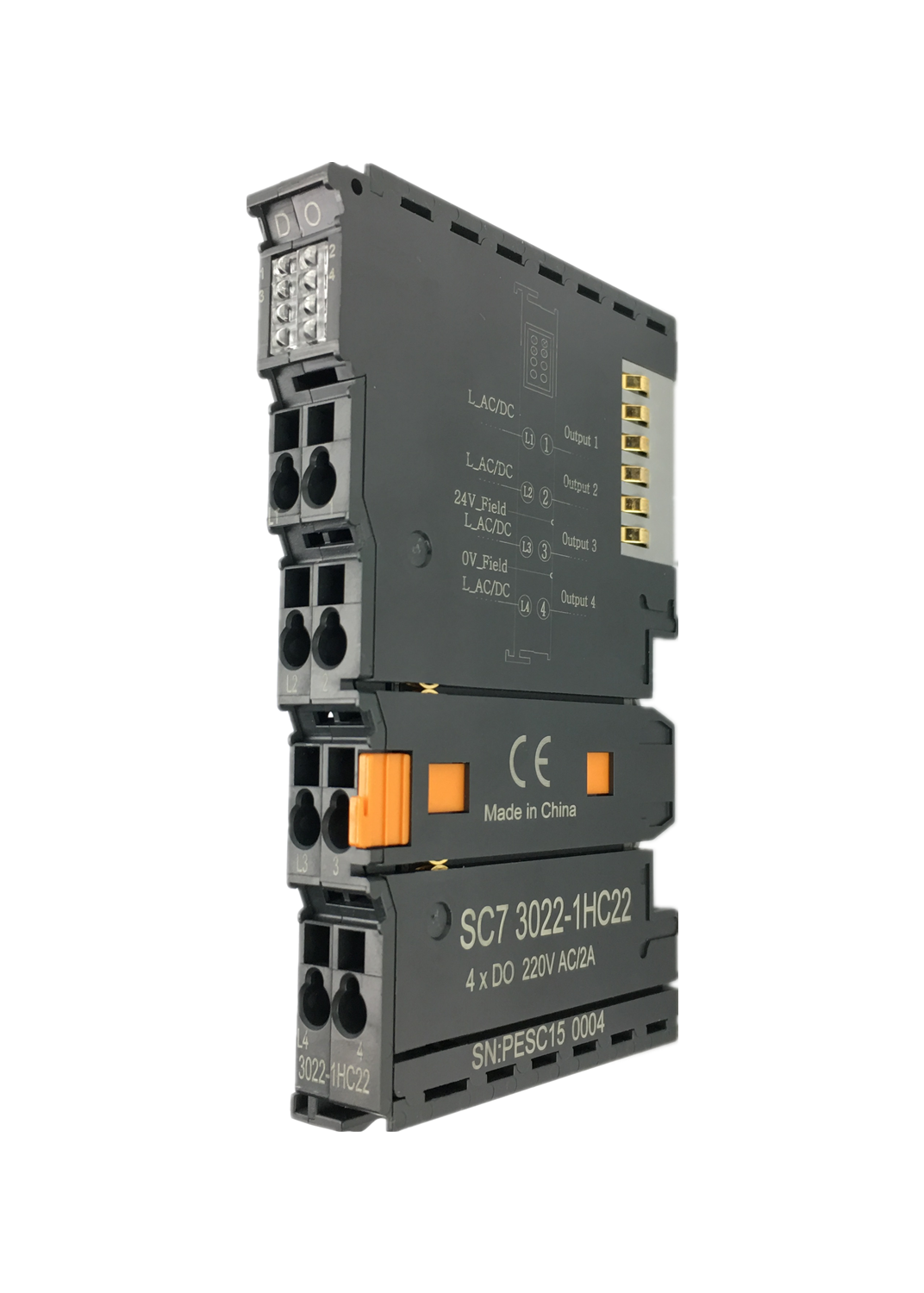

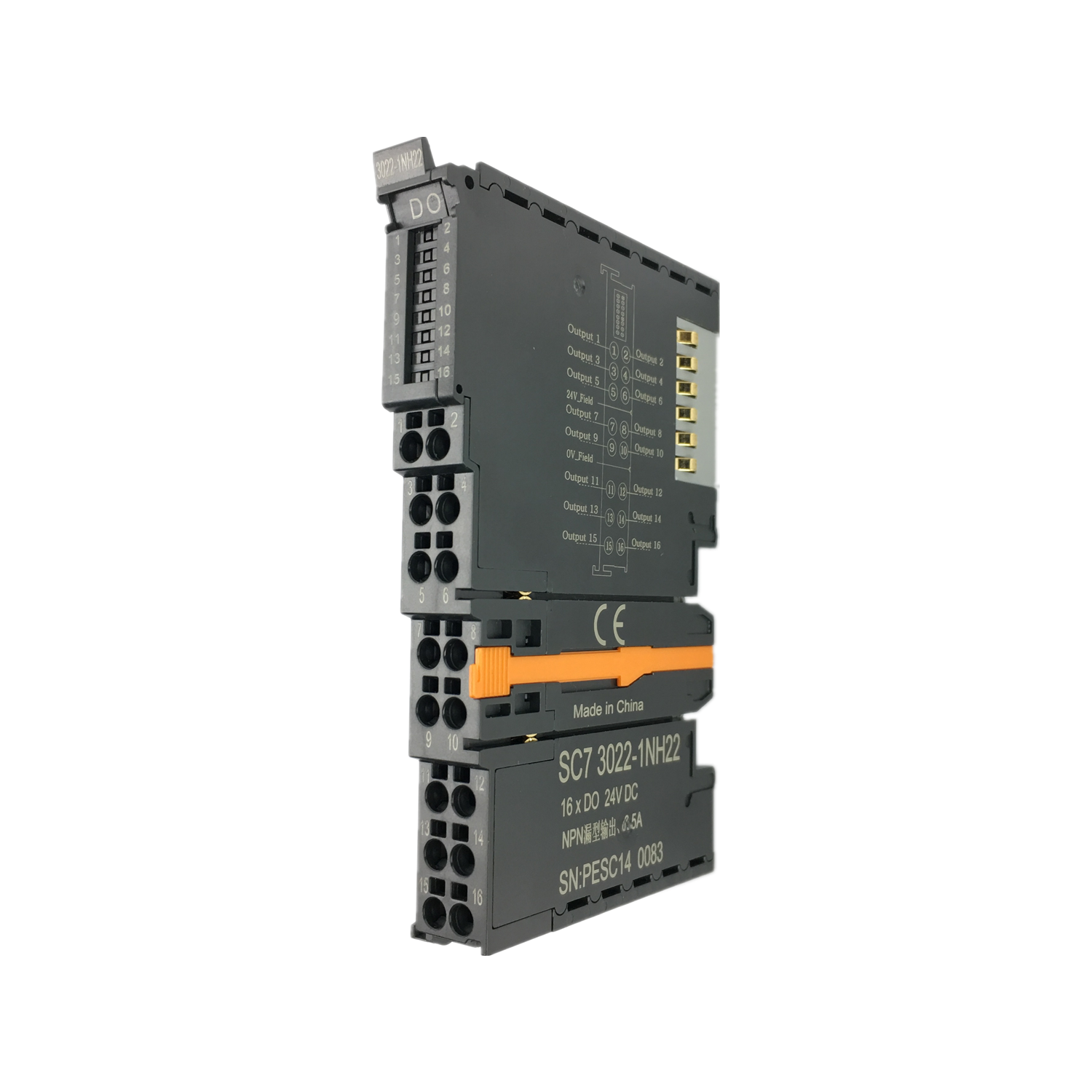

| 訂貨號 | SC7 3022-1HC22 | SC7 3022-1BF22 | SC7 3022-1NF22 | SC7 3022-1BH22 | SC7 3022-1NH22 |
| 輸出類型 | 繼電器型 |
PNP型 固態MOSFET |
NPN型 固態MOSFET |
PNP型 固態MOSFET |
NPN型 固態MOSFET |
| 輸出點數 | 4 | 8 | 16 | ||
| 總線5VDC消耗電流 | ＜50mA | ? | ＜70mA | ||
| 電纜長度（非屏蔽） | 300m | ||||
| 輸出短路保護 | -- | 有，電子式 | |||
| 最大燈負載 | -- | 5W | |||
| 輸出電流 | 2A | 0.5A | |||
| 觸點機械壽命 | 100W次 | -- | |||
|
觸點電氣壽命 （額定負載） |
10W次 | -- | |||
| 開關頻率 | ? | ||||
| 阻性負載，最大 | 1HZ | 100HZ | |||
| 感性負載，最大 | 0.5HZ | 0.5HZ | |||
| 燈負載，最大 | 1HZ | 10HZ | |||
| 機械負載，最大 | 10HZ | -- | |||
| 絕緣測試電壓 | 500VDC | ||||
| 隔離 | ? | ||||
| 通道與總線之間 | 有 | ||||
| 通道間 | 有 | ||||
| 顯示指示 | 每通道輸入綠色LED顯示 | ||||
| 系統電源診斷和警告 | 支持 | ||||
| 工作環境 | 工作溫度：-10~55℃，相對濕度：5%~90%（無凝露） | ||||
| 尺寸（長*寬*高） | 15*99*70 | ||||
